На объекте в Майском выполнен монтаж индивидуального теплового пункта под ключ. В состав работ вошли изготовление и подготовка трубных заготовок, сборка ИТП, монтаж теплообменного оборудования, насосных групп, запорной арматуры, фильтров, манометров и соединительных участков трубопровода.
В процессе работ последовательно формировались основные инженерные узлы, обеспечивающие циркуляцию теплоносителя, распределение потоков и стабильную работу системы. Особое внимание уделялось качеству сварных и фланцевых соединений, правильной компоновке оборудования и удобству дальнейшего обслуживания.
Фотографии показывают реальные этапы монтажа ИТП: от подготовки деталей и сборки отдельных участков до установки насосной группы, подключения бойлера и формирования почти готового теплового пункта. Такой подход обеспечивает надёжную, безопасную и удобную в эксплуатации инженерную систему.
Фотографии объекта

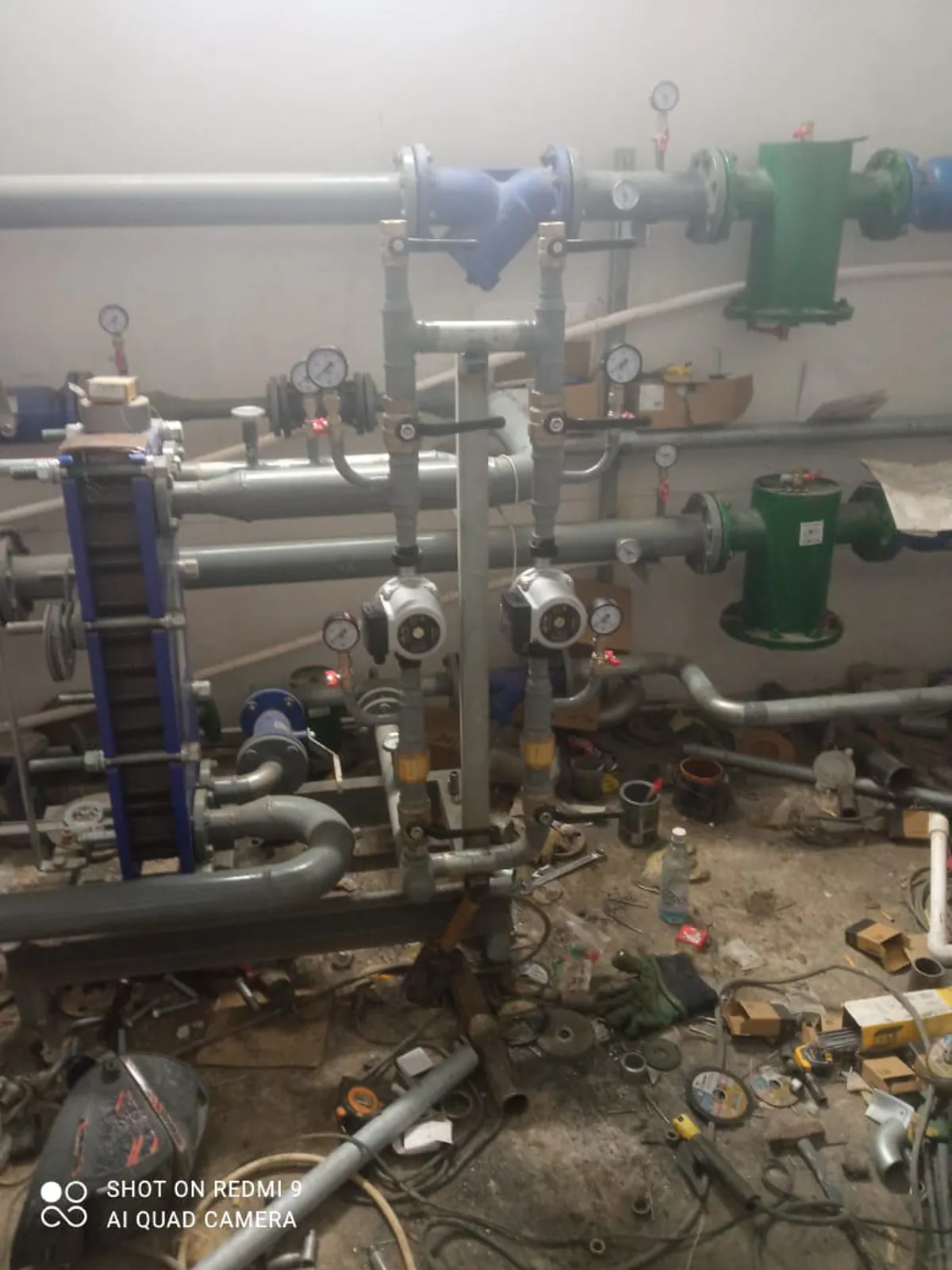

На фото показан этап монтажа теплообменного оборудования в составе ИТП на объекте Майский. Выполняется установка основного узла и трубной обвязки, формируются соединения для дальнейшего включения оборудования в общую систему. Такой этап важен для надёжной работы теплового пункта, правильного распределения потоков и последующей настройки оборудования.
На фото показан этап подготовки деталей для монтажа ИТП на объекте Майский. Выполняется изготовление и подгонка металлических заготовок, которые будут использоваться при сборке трубопроводных узлов и подключении оборудования. Такой этап важен для точного монтажа, надёжности соединений и правильной компоновки теплового пункта.
На фото показаны подготовленные элементы теплового узла перед сборкой ИТП на объекте Майский. Выполнена подгонка деталей, фланцевых соединений и отдельных участков трубопровода для последующего монтажа оборудования. Такой этап позволяет обеспечить точность сборки, надёжность соединений и удобство дальнейшей установки инженерных узлов.

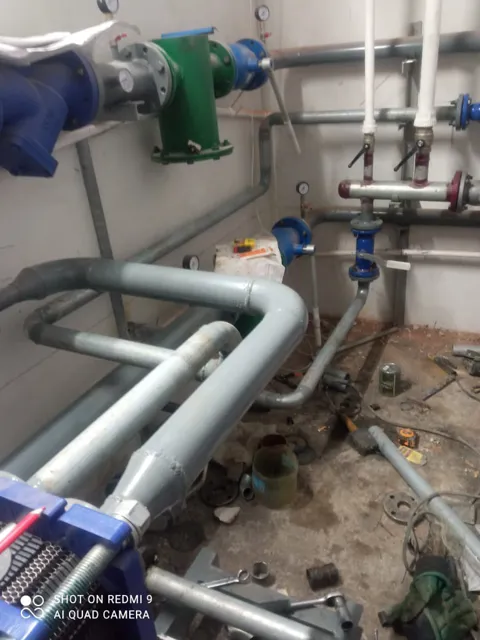

На фото показан начальный этап сборки ИТП на объекте Майский. Выполняется монтаж трубопроводного узла с установкой запорной арматуры, счётчиков и контрольных элементов. На этом этапе формируется основа теплового пункта для дальнейшего подключения оборудования и сборки остальных инженерных узлов.
На фото показан этап сборки трубопроводного узла ИТП на объекте Майский. Выполняется монтаж участка со счётчиками, манометрами, фильтром и запорной арматурой, что позволяет подготовить систему к дальнейшему подключению и настройке. Такой этап важен для корректной работы теплового пункта и удобства обслуживания оборудования.

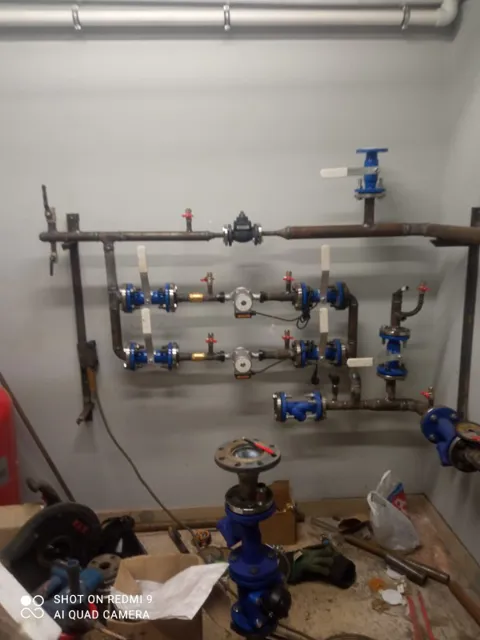

На фото показан уже собранный участок ИТП на объекте Майский. Смонтированы трубопроводы, запорная арматура и приборы контроля, за счёт чего узел приобрёл рабочую конфигурацию и подготовлен к дальнейшему подключению оборудования. Такой этап хорошо показывает качество монтажа и степень готовности теплового пункта.

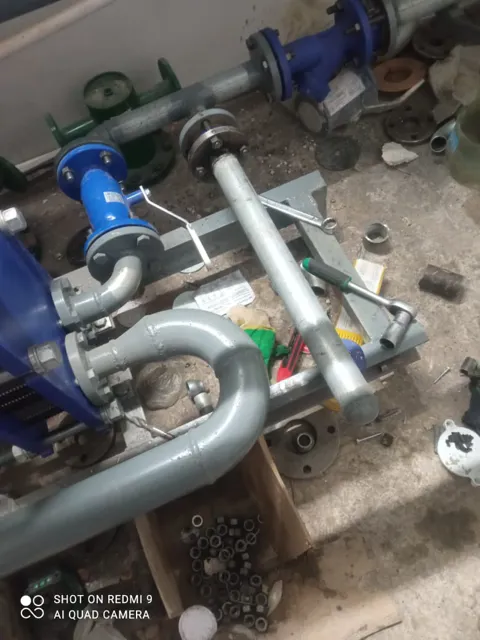

На фото показан этап сборки теплообменного узла ИТП на объекте Майский. Выполняется монтаж трубной обвязки, фланцевых соединений и подготовка участка для дальнейшего подключения оборудования. Такой этап важен для правильной компоновки теплового пункта, надёжности соединений и стабильной работы системы после запуска.

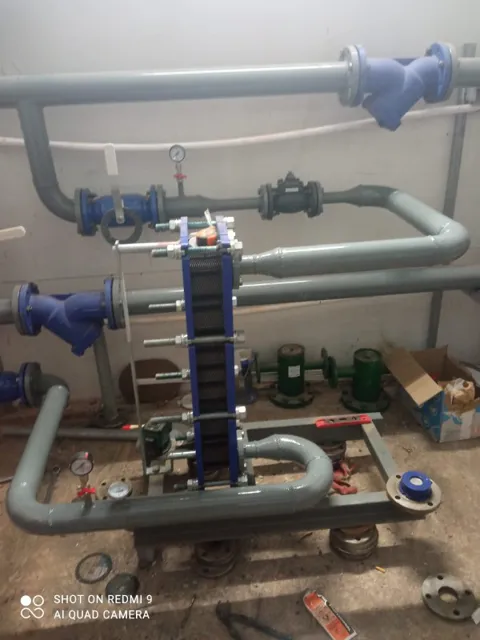

На фото показан этап подключения бойлера в составе ИТП на объекте Майский. Выполняется монтаж трубной обвязки и соединительных участков, что позволяет интегрировать бойлер в общую инженерную систему. Такой этап важен для корректной работы теплового пункта, стабильной циркуляции теплоносителя и удобства дальнейшего обслуживания.

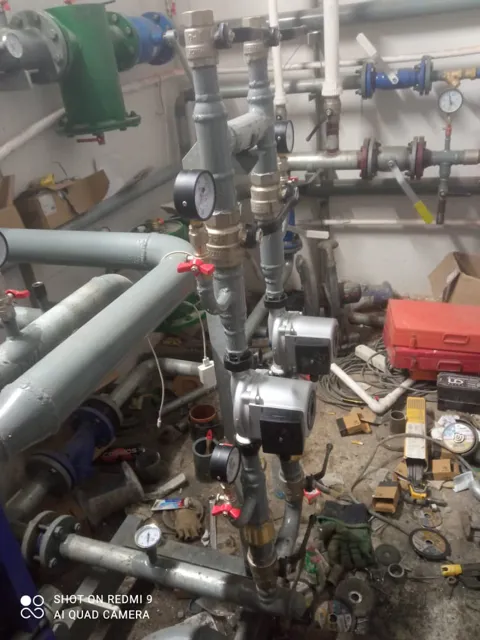

На фото показан следующий этап монтажа ИТП на объекте Майский — подключение теплообменного оборудования и сборка трубной обвязки. Выполняется формирование основных соединений, необходимых для дальнейшей работы теплового пункта. Такой этап важен для правильной компоновки системы, надёжности инженерных узлов и удобства обслуживания оборудования.

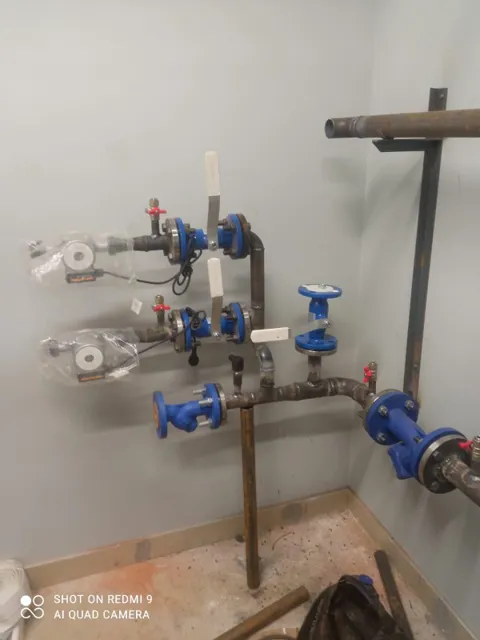

На фото показана насосная группа ИТП на объекте Майский после монтажа основных элементов. Установлены циркуляционные насосы, трубопроводы, запорная арматура и приборы контроля, обеспечивающие стабильную циркуляцию теплоносителя и надёжную работу системы. Такой узел играет ключевую роль в корректной эксплуатации теплового пункта и удобстве дальнейшего обслуживания.
